Автоматика для систем вентиляции

Многие представляют автоматику для систем вентиляции как один «умный» шкаф, который сам всё решает. Это удобная иллюзия, но в реальности система работает только тогда, когда датчики, контроллер, исполнительные механизмы и логика согласованы между собой.

Если хотя бы один элемент подобран формально, вентиляция начинает жить своей жизнью: где-то шумит лишний вентилятор, где-то калорифер уходит в не тот режим, а где-то защита срабатывает слишком поздно.

Из чего складывается система

Основа автоматики для систем вентиляции проста только на бумаге. Внутри обычно есть контроллер, ДС, ИМ, силовая часть, шкаф управления и средства защиты.

Контроллер собирает сигналы, сравнивает их с уставками и отправляет команды на заслонки, клапаны, вентиляторы, насосы или нагревательные элементы. На объекте это выглядит очень буднично: температура на притоке ушла на 3 градуса, вентилятор сменил режим, клапан приоткрылся, и весь процесс занял секунды.

Для небольшого офиса достаточно базовой схемы, а для производственного помещения уже нужен более широкий набор функций: контроль давления, защита от замерзания, аварийное отключение, индикация неисправностей. И вот тут выясняется неприятная вещь — «простая вентиляция» заканчивается раньше, чем заканчивается список требований.

Вентиляционная автоматика ломается не потому, что «электроника плохая», а потому, что схему часто собирают вокруг оборудования, а не вокруг сценария работы. Если не описать режимы заранее, контроллеру просто нечего будет делать правильно.

Какие датчики действительно нужны

Выбор датчиков для вентиляции определяется задачами системы, а не трендами;
Базовый набор включает температуру и давление;
В более сложных системах добавляются влажность, CO2, загрязнение фильтров, задымление и состав воздуха;

Для офиса важны комфорт и стабильность → ключевые параметры: температура, влажность, CO2;
Для склада приоритет — давление и защита оборудования;
Для производства критична устойчивость датчиков к загрязнению, перегреву и ложным сигналам;

Один и тот же датчик может иметь разное значение в зависимости от типа помещения;
Ошибки в выборе датчиков лучше исключить до покупки, а не после установки;

В чувствительных объектах (например, лабораториях) роль датчиков становится критической;
Ошибка даже одного датчика может нарушить весь режим работы;
Если параметры воздуха выходят из нормы, система начинает лишь реагировать, а не управлять средой.

Хороший датчик сам по себе ничего не спасает. Он полезен только тогда, когда контроллер умеет интерпретировать сигнал без рывков, а исполнительный механизм отвечает достаточно быстро. Иначе система начинает «ловить» колебания вместо того, чтобы их сглаживать.

Как автоматика управляет установкой

Сценарий работы автоматики для систем вентиляции обычно идёт по понятной цепочке: датчики снимают параметры, контроллер их анализирует, затем включаются исполнительные механизмы. На практике это может означать открытие воздушной заслонки, запуск вентилятора, прогрев калорифера и последующую корректировку подачи воздуха.

Здесь особенно важна логика последовательности. Например, если включить вентилятор до открытия заслонки, можно получить лишний удар по системе. Если не предусмотреть задержку перед запуском нагрева, возрастает риск лишнего теплового стресса. В хорошей схеме всё происходит без суеты, но за этой спокойной работой стоит довольно жёсткий алгоритм.

Полезно различать несколько аббревиатур: ПИД, ШУВ и САУ. ПИД держит параметр около уставки, ШУВ объединяет силовую и управляющую часть, а САУ описывает всю логику работы как единую систему.

В реальном объекте это проявляется очень наглядно. Вентилятор начинает работать ровнее, клапан не дёргается, а температура воздуха перестаёт прыгать на 4–5 градусов за короткий цикл. Именно такие мелочи и делают систему предсказуемой.

ПИД-регулирование полезно только там, где система имеет инерцию и где датчик расположен корректно. Если датчик стоит неудачно, регулятор будет идеально управлять неправильной картиной.

Где ошибки обходятся дороже всего

Самые дорогие ошибки в автоматике вентиляции обычно выглядят скучно: неверный датчик, недооценённая нагрузка, отсутствие защиты от замерзания, слабая логика аварийного отключения. На чертеже это пара строк, а на объекте — лишние часы простоя и очень неприятный запах перегретой спешки.

Частая проблема — переусложнение без пользы. Когда в систему добавляют функции «на всякий случай», но не проверяют сценарии работы, автоматизация становится дорогой и хрупкой. Бывает и обратная крайность: экономят на датчиках и шкафе, а потом удивляются, почему система живёт только в идеальных условиях.

Если упростить до грубой формулы, то автоматика должна делать три вещи: держать параметр, защищать оборудование и не мешать вентиляции работать. Всё остальное — вторичный слой. И именно на нём чаще всего теряют деньги, время и терпение.

Защита от замерзания калорифера — не декоративная функция. При ошибке управления система может уйти в аварийный режим за считаные минуты, а восстановление обычно занимает заметно больше времени, чем кажется на этапе проектирования.

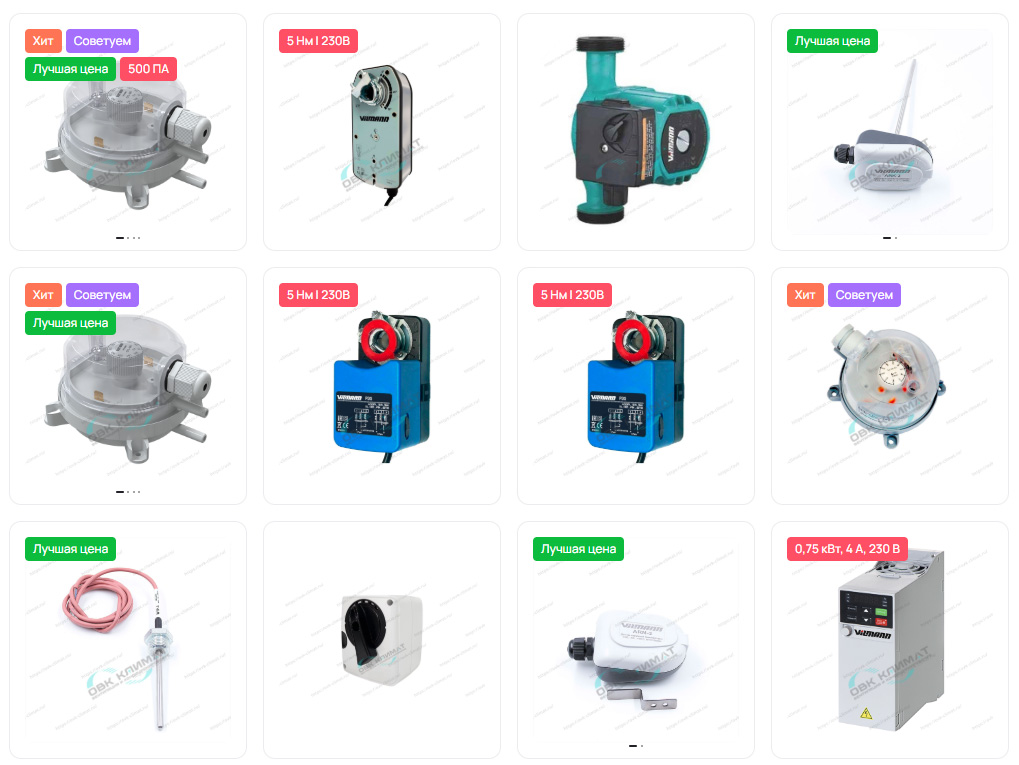

Сравнение типовых элементов автоматики для вентиляции по их роли
Элемент	Что делает	Где особенно важен
Контроллер	Собирает сигналы и выдаёт команды	Любой объект
Датчики температуры и влажности	Показывают состояние воздуха	Офисы, общественные помещения
Датчики давления	Контролируют сопротивление и режим потока	Склады, цеха, длинные сети воздуховодов
Исполнительные механизмы	Открывают, закрывают и регулируют	Все установки с изменяемым режимом
Защита	Отключает систему при аварии	Объекты с дорогим оборудованием
Автоматика для систем вентиляции не сводится к одному блоку. Её ценность появляется только тогда, когда каждый элемент отвечает за свою задачу и не подменяет соседний.

Почему состав надо задавать от задачи

Главная ошибка при выборе автоматики для систем вентиляции звучит почти банально: сначала покупают железо, а потом пытаются придумать под него режим работы. Рабочая последовательность обратная — сначала сценарий, потом датчики, затем контроллер и только после этого шкаф и защита.

Для одного объекта достаточно минимального набора, для другого нужен полноценный ША с расширенной логикой, а для третьего оправдана интеграция с удалённым мониторингом. И если в спокойном офисе это вопрос удобства, то на производстве это уже вопрос устойчивости и срока службы оборудования.

Поэтому грамотная автоматика для систем вентиляции всегда начинается не с каталога, а с ответа на простой вопрос: что именно мы хотим удерживать — температуру, давление, влажность, чистоту воздуха или всё сразу? Пока на него нет честного ответа, система остаётся набором красивых коробок.

Самый дешёвый проект автоматики часто оказывается самым дорогим в эксплуатации. Причина почти всегда одна: он экономит на понимании процесса, а не на комплектующих.

Вопросы о датчиках автоматики для систем вентиляции

Какие датчики в автоматике вентиляции действительно нужны, а какие ставят «на всякий случай»?: Нужны те, без которых система не может стабильно держать режим: датчики температуры, давления, влажности, перепада давления и, при необходимости, CO2. Остальные элементы оправданы только тогда, когда у объекта есть конкретная задача, а не абстрактное желание «сделать умнее».
Если датчик не влияет на логику управления, он превращается в дорогую декорацию. И это уже не автоматика, а набор красивых сигналов без смысла.
Почему датчик может быть исправен, но система всё равно работает плохо?: Потому что проблема часто не в самом датчике, а в его размещении, настройке или интерпретации сигнала контроллером. Один и тот же датчик температуры даст разный результат, если он стоит рядом с нагревателем, в застойной зоне или на сквозняке.
Исправный прибор в неудачной точке показывает не реальную картину, а локальную иллюзию. Именно так автоматика начинает принимать уверенные, но неправильные решения.
Как понять, что датчик давления в вентиляции выбран верно?: Верный выбор определяется диапазоном, точностью и тем, насколько датчик соответствует сопротивлению сети и режиму работы установки. Для короткой и простой линии и для протяжённого воздуховода требования будут разными, даже если внешне они выглядят одинаково.
Если датчик «не видит» изменений или, наоборот, слишком нервно реагирует на них, регулирование становится рваным. Вентиляция не любит истерику измерений.
Зачем в вентиляции нужен датчик перепада давления?: Он помогает контролировать состояние фильтра, сопротивление воздушного тракта и реальную работоспособность системы. Это особенно важно там, где загрязнение фильтра быстро меняет режим и ухудшает подачу воздуха.
Без такого контроля система может работать с виду нормально, а по факту уже терять производительность. Внешне тихо, внутри — почти тупик.
Когда без датчика CO2 уже нельзя обойтись?: Когда вентиляция должна реагировать не только на температуру, но и на фактическую плотность пребывания людей в помещении. Это актуально для офисов, переговорных, учебных зон и других пространств, где нагрузка меняется быстро и неравномерно.
Если управлять только по расписанию, система часто работает вслепую. А CO2 как раз возвращает ей связь с реальностью.
Можно ли сэкономить на датчиках и потом компенсировать это логикой?: Частично — да, но только до определённого предела. Логика управления не может компенсировать отсутствие исходных данных: если система не видит влажность, давление или загрязнение фильтра, ей нечем принимать точные решения.
Экономия на датчиках часто выглядит разумно только до первого сбоя режима. Потом выясняется, что дешевле было поставить нужный контроль сразу.
Какие ошибки в датчиках автоматики вентиляции встречаются чаще всего?: Самые частые ошибки — неправильный выбор диапазона, плохое размещение, игнорирование помех и отсутствие проверки реального сценария работы. Ещё одна типичная проблема — ставят датчик, но не проверяют, как он ведёт себя при запуске, остановке и пиковых нагрузках.
Именно на этих переходах автоматика показывает свой характер. Если датчик там врёт, вся система начинает ошибаться красиво и системно.
Что важнее при выборе датчика вентиляции — точность или скорость реакции?: Важно и то, и другое, но приоритет зависит от задачи. Для плавной климатической коррекции чаще важнее точность, а для аварийной защиты и быстрых сценариев — скорость реакции.
Медленный датчик на критическом участке — это как тормоз, который срабатывает после поворота. Формально он есть, practically пользы мало.
