Водоснабжение поста мойки строительной техники

Экскаватор вернулся с площадки, на гусеницах засохла глина, а мойка занята второй машиной. Когда открывают соседний пост, подача воды заметно падает. В такой ситуации заменять насос без проверки всей схемы рано: ограничение может находиться на вводе, в фильтре или в подводящем трубопроводе.

Для мойки строительной техники сначала определяют расход и качество воды, затем проверяют давление у оборудования. Отдельно рассматривают поступление чистой воды и отведение загрязнённой. Это разные задачи, и один агрегат не обязан выполнять обе.

Разделить подачу воды и создание высокого давления

У поста может быть собственный аппарат высокого давления. Его насос создаёт рабочее давление для струи, а внешняя система обеспечивает необходимое питание водой. Подводящий агрегат выбирают по требованиям на входе моечного аппарата, а не по давлению у пистолета.

В системе с промежуточной ёмкостью появляется ещё один участок: наполнение бака. Производительность источника и расход мойки сравнивают во времени. Если бак постоянно опустошается, более мощный подающий насос не увеличит доступный объём воды в источнике.

Уточнить состав оборудования на посту

В исходных данных отмечают моечный аппарат, шланги, точки ручной промывки и оборудование для приготовления растворов. Для каждого потребителя берут требования из его документации. Нельзя считать одинаковыми два поста только по размеру площадки: комплект оборудования и длительность операций могут отличаться.

Техническая подробность. Расход показывает объём воды за время, а давление характеризует её состояние в конкретной точке. Хорошая струя при одном работающем посте ещё не доказывает, что система обеспечит два поста одновременно.

Определить рабочие сочетания потребителей

Расчёт начинают с обычной загрузки ремонтной базы. Например, после смены одна машина проходит предварительную промывку, а на другом посту очищают ходовую часть. Это условный сценарий, который нужно заменить фактическим графиком своей площадки.

Для каждого сочетания записывают расход, длительность и необходимое давление. Суточный объём нужен для оценки потребления и запаса воды. Максимальный одновременный расход определяет другой режим — нагрузку на подающую линию в наиболее напряжённый период.

• Один пост работает, остальные отключены.
• Несколько постов действуют одновременно.
• Мойка совпадает с водопотреблением ремонтного участка.
• Потребление уменьшается до минимального рабочего уровня.

Проверить ввод в период нагрузки

Давление на закрытом водоразборе и при работающей мойке записывают отдельно. Уточняют также доступный расход источника. Одного статического показания манометра недостаточно: при движении воды появляются потери в трубах и арматуре.

Измерения привязывают к месту прибора и режиму постов. Запись «давление нормальное» не помогает найти ограничение. Полезнее указать, какой аппарат был включён, где стоял манометр и какой расход наблюдался.

Подобрать насос под подготовленную воду

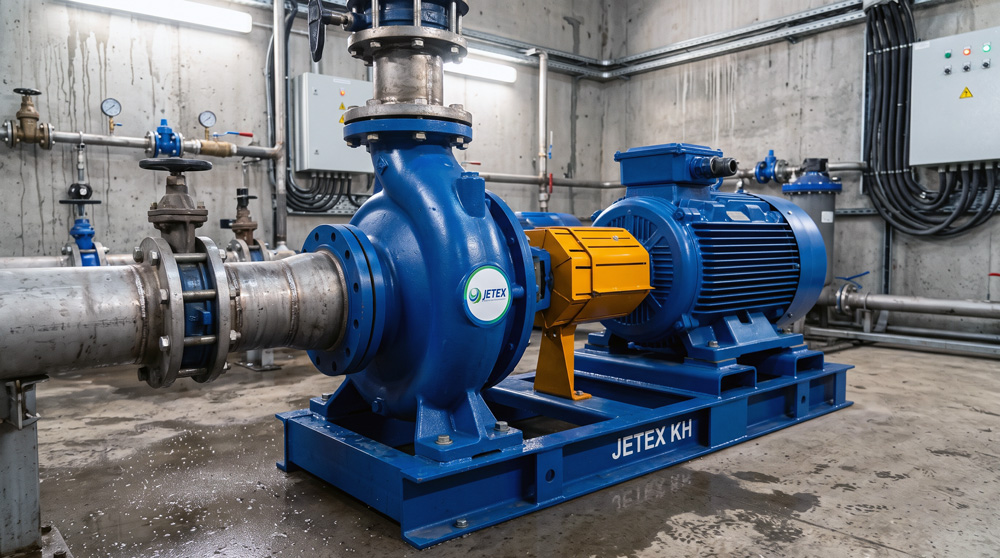

Для подачи чистой или подготовленной воды рассматривают промышленные водяные насосы с подходящей характеристикой. Сопоставляют требуемый расход и напор в одной рабочей точке. Паспортные максимумы этих величин нельзя складывать в обещание одного рабочего режима.

Дополнительно проверяют температуру, наличие частиц и допустимость перекачиваемой среды. Вода из накопителя после отстаивания не обязательно соответствует требованиям насоса. Мелкие абразивные примеси могут оставаться в потоке, даже если визуально вода стала прозрачнее.

Не смешивать чистую подачу и грязный сток

Смытая глина, песок, масла и моющие составы меняют свойства стока. Для его сбора и перемещения нужна отдельная схема с подходящим оборудованием. Возможность повторного использования воды определяют после оценки очистки и требований моечных аппаратов.

Слив после мойки нельзя возвращать на вход чистоводного насоса по одному признаку — наличию решётки. Решётка задерживает крупный мусор, но не решает все задачи подготовки воды. Состав очистных ступеней выбирают по реальному загрязнению.

Учесть трубопровод от источника до поста

Длинный шланг, сужение прохода и загрязнённый фильтр увеличивают сопротивление подающей линии. Поэтому расчёт проверяют по фактической трассе. Учитывают внутренние диаметры, длину, арматуру, перепад отметок и требования к подключению оборудования.

Всасывающий участок оценивают отдельно. Важны уровень воды в ёмкости, условия подвода и допустимый режим выбранного насоса. Установку выше уровня воды нельзя считать приемлемой без проверки её всасывающих возможностей.

В технических материалах JETEX назначение оборудования разделено по группам. Для поста мойки это удобная отправная точка, но окончательное исполнение определяют по жидкости, характеристике сети и условиям установки, а не по одному названию категории.

Проверить работу после сборки системы

При наладке воспроизводят согласованные сочетания постов. Измеряют давление на входе моечных аппаратов, расход и доступные параметры насосного узла. Отдельно наблюдают наполнение бака, если он включён в схему.

Затем оценивают малое потребление и остановку. Частые включения, нестабильная подача и падение уровня требуют разбора причин. Изменение уставок наугад способно скрыть симптом, оставив ограничение на вводе или недостаток полезного объёма ёмкости.

Что оставить в эксплуатационной записи

В журнале сохраняют схему, состав оборудования, режимы постов и результаты замеров. Рядом фиксируют состояние фильтров и уровень воды в накопителе. При расширении мойки эти данные позволят сравнить новый режим с исходным и понять, какой участок действительно нужно менять.
