| № поз. | Номер детали | Наименование | Кол-во в сборке |
| 1 | 220 ГОСТ 8338-75 | Подшипник | 1 |
| 2 | 067.23.11.028 Шпонка | 1 | |
| 3 | ГСП1.11.01.024 Полумуфта | 1 | |
| 4 | С50 ГОСТ 13940-86 | Кольцо | 1 |
| 5 | А121.11.01.037 Вал ведущий | 1 | |
| 6 | ДЗ-98.10.06.087 Кольцо ВК-180 | 1 | |
| 7 | А121.11.01.046 Фланец | 1 | |
| 8 | 12.65Г.019 ГОСТ 6402-70 | Шайба | 12 |
| 9 | М12-6gx35.58.019 (S18) ГОСТ 7798-70 | Болт | 12 |
| 10 | Д395Б.01.098 Прокладка | 1 | |
| 11 | 210.16.12.00Г ТУ 22-1.016-234-87 | Насос | 1 |
| НШ-32 Насос | 1 | ||
| 12 | 10.65Г.019 ГОСТ 6402-70 | Шайба | 4 |
| 13 | М10x6g.35.58.019 (S16) ГОСТ 7798-70 | Болт | 4 |
| 14 | ДЗ-98.10.06.171 Крышка | 1 | |
| 15 | Д395Б.01.109 Прокладка | 1 | |
| 16 | ДЗ-98.10.06.117 Маслоотражатель | 1 | |
| 17 | 219 ГОСТ 8338-75 | Подшипник | 1 |
| 18 | А121.11.01.042 Втулка | 2 | |
| 19 | А121.11.01.034 Шестерня | 1 | |
| 20 | М10-6gх30.58.019 (S16) ГОСТ 7798-70 | Болт | 6 |
| 21 | А121.11.01.039-01 Стакан | 1 | |
| 22 | 150-160-58-2-2 ГОСТ 18829-73/ ГОСТ 9833-73 | Кольцо | 1 |
| 23 | С100 ГОСТ 13940-86 | Кольцо | 1 |
| 24 | 120 ГОСТ 8338-75 | Подшипник | 2 |
| 25 | 067.14.12.282 Кольцо | 2 | |
| 26 | ДЗ-140А.10.01.072 Вал | 1 | |
| 27 | А121.11.01.036 Шестерня | 1 | |
| 28 | С150 ГОСТ 13941-86 | Кольцо | 1 |
| 29 | А121.11.01.048 Полумуфта | 1 | |
| 30 | 180-190-58-2-2 ГОСТ 18829-73/ ГОСТ 9833-73 | Кольцо | 1 |
| 31 | А121.11.01.047 Фланец | 1 | |
| 32 | ДЗ-98В2.10.01.003 Прокладка | 1 | |
| 33 | С15 ГОСТ 13940-86 | Кольцо | 1 |
| 34 | НШ-10Е ОСТ 23.1.92-88 | Насос | 1 |
| 35 | М8-6gх30.58.019 (S13) ГОСТ 7798-70 | Болт | 4 |
| 36 | 8.65Г.019 ГОСТ 6402-70 | Шайба | 4 |
| 37 | ГСП1.11.01.019 Прокладка | 1 | |

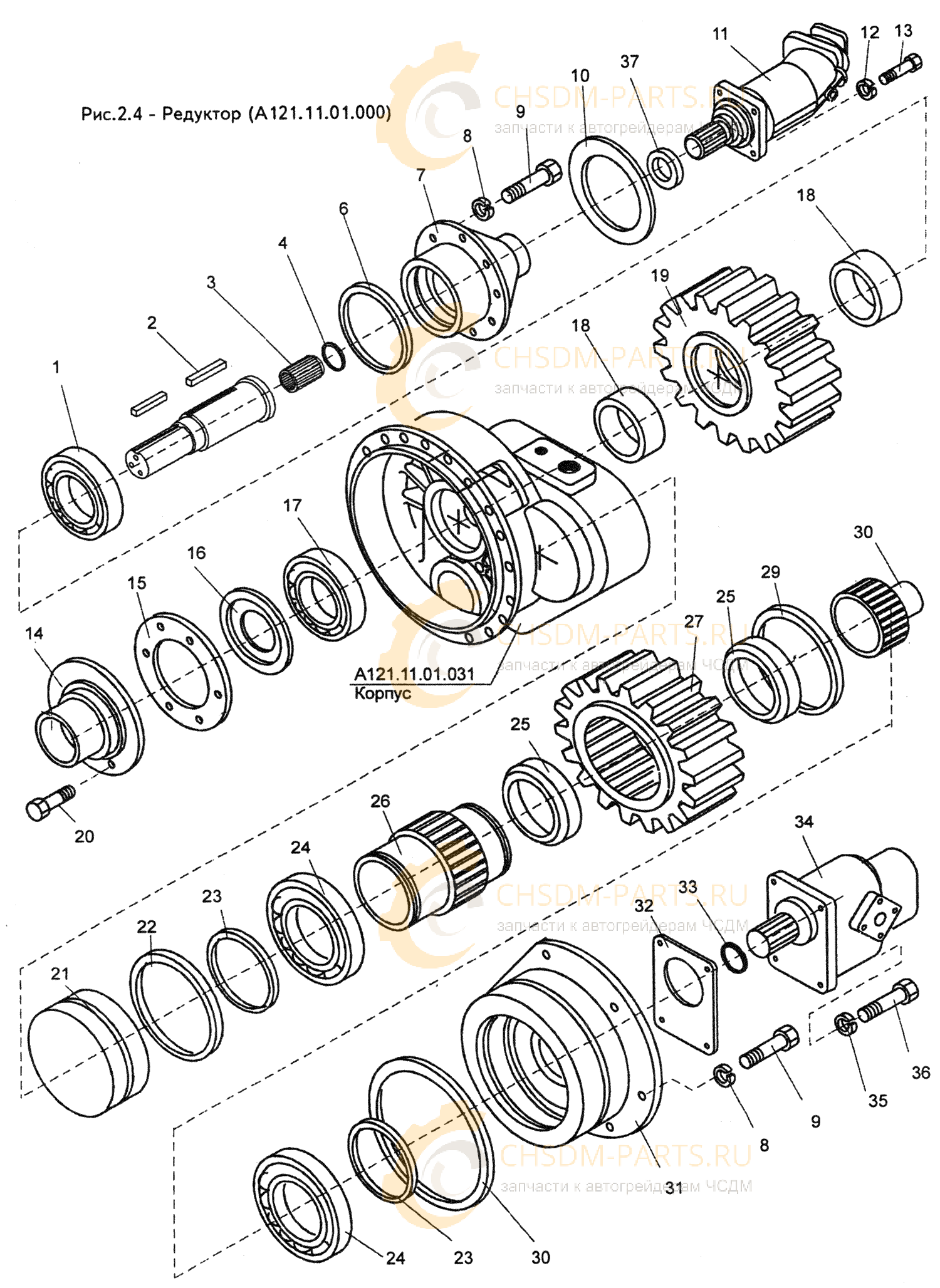

Детали редуктора с насосами А-120
