Передний мост автогрейдера


Передний мост ДЗ-98

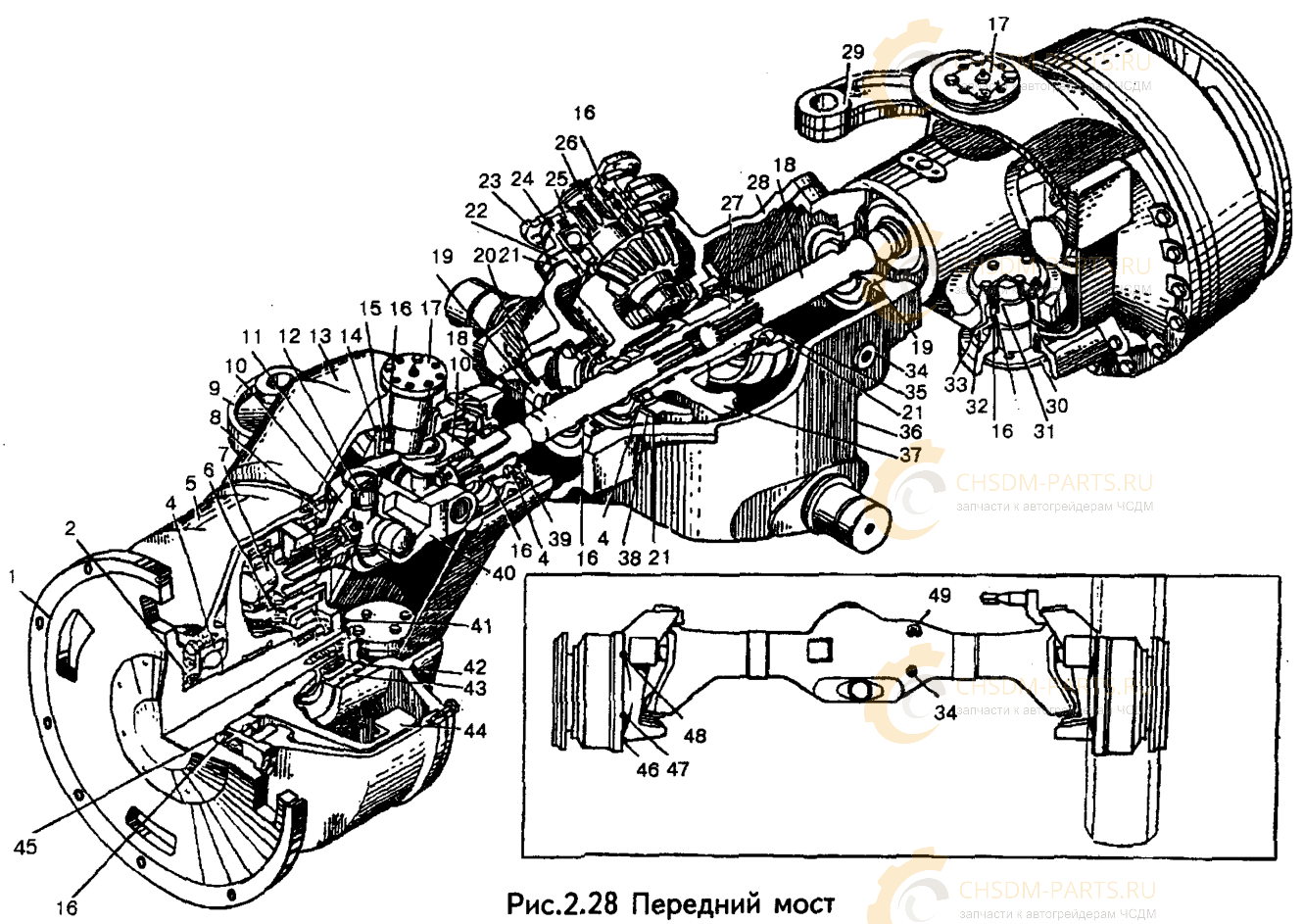

Рис. 2.28 Передний мост ДЗ-98
1 - ступица; 2 - уплотнительное кольцо; 4 - подшипник; 5 - корпус бортового редуктора; 6 - вкладыш; 7 - вал-шестерня; 8,24,38,41 - крышки подшипников; 9,29 - кронштейны крепления поперечной тяги; 10 - вилка кардана; 11 - игольчатый подшипник; 12 - крестовина кардана; 13 - поворотный кронштейн; 14,39,43 - корпуса подшипников; 15,32 - корпуса сальников; 16-манжета; 17,30-пальцы; 18-полуось; 19 - корпус манжеты; 20 - стопорный винт; 21 - регулировочные прокладки; 22,33 - стаканы; 23-фланец; 25 - маслоотражательная шайба; 26 - вал-шестерня; 27 - втулка; 28 - кронштейн главной передачи; 31 - упорный подшипник; 34 - контрольная пробка; 35 - крышка; 36 - балка; 37 - коническая шестерня; 40 - промежуточное звено кардана; 42 - прокладка; 44 - сливная пробка; 45 - втулка; 46-сливная пробка; 47,49 - пробки заправочных отверстий; 48 - сапун

Передний мост (рис. 2.28) является ведущим и управляемым. Все основные его детали аналогичны деталям заднего и среднего мостов, за исключением элементов, обеспечивающих поворот колес и крепление к основной раме. Литая балка переднего моста имеет на концах приваренные литые головки.

В середине балки вдоль продольной оси автогрейдера закреплены два пальца, расположенные на одной оси. На этих пальцах передний мост может поворачиваться относительно основной рамы в поперечной плоскости. Полуоси полностью разгруженного типа. На концах полуосей крепятся вилки двойного карданного шарнира, благодаря которому осуществляется передача крутящего момента к бортовому редуктору, имеющему поворот в горизонтальной плоскости. Бортовые редукторы аналогичны устанавливаемым на задних мостах и отличаются только отсутствием колесных тормозов и возможностью поворота относительно балки моста в горизонтальной плоскости. Они соединены между собой поперечной тягой рулевого управления, с помощью которой регулируется схождение передних колес. Смазку пальцев и карданного сочленения проводить через пресс-масленки согласно таблицы смазки.
