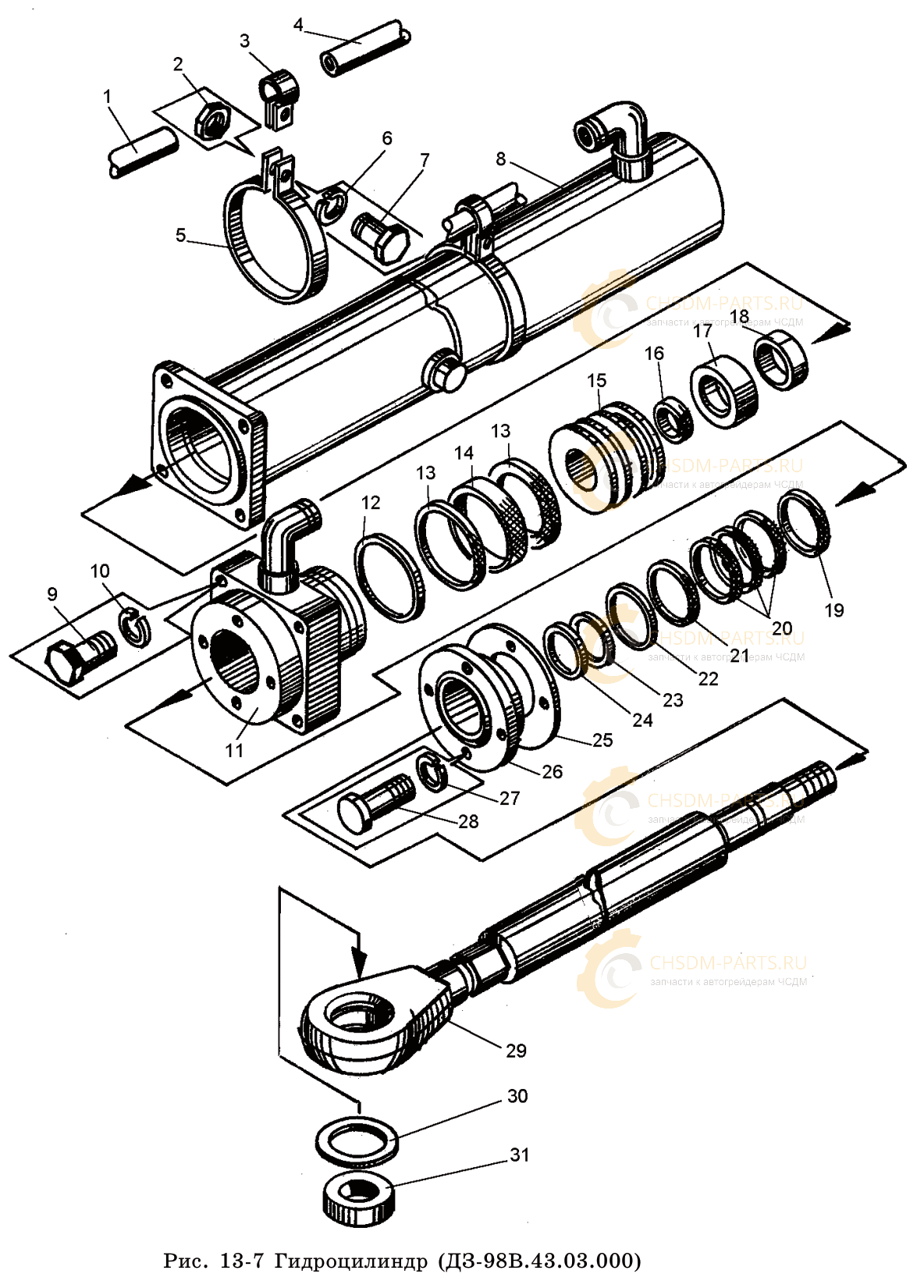

на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
- | 067.14.12.186 Кольцо | 1 | |
- | ДЗ-98Б.29.00.041-08 Втулка | 1 | |
- | ДЗ-98Б.14.00.098 Крышка | 1 | |
1 | ДЗ-98В.43.00.160 Труба | 1 | |
2 | М8-7Н.5.019 5915 | Гайка | 2 |
3 | ДЗ-98В.43.00.102 Хомут | 2 | |
4 | ДЗ-98В.43.00.170 Труба | 1 | |
5 | 067.36.11.124 Хомут | 2 | |
6 | 8.65Г.069 6402 | Шайба | 2 |
7 | М8-6gх20.58.019 7798 | Болт | 2 |
8 | ДЗ-98В.43.03.010 Цилиндр | 1 | |
8 | ДЗ-98В.43.03.050 Цилиндр | 1 | |
9 | М16-6gх75.66.019 7798 | Болт | 4 |
10 | 16.65Г.019 6402 | Шайба | 4 |
11 | Д395Б.43.380-2 Крышка | 1 | |
12 | 090-100-58-2-2 18829/9833 | Кольцо | 1 |
13 | 100х80-6 14896 | Манжета | 2 |
14 | ДЗ-98А.14.00.036 Кольцо | 1 | |
15 | ДЗ-98А.14.00.083 Поршень | 1 | |
16 | 040-045-30-2-2 18829/9833 | Кольцо | 1 |
17 | Д498.06.192 Шайба стопорная | 1 | |
18 | Д498.06.191 Гайка | 1 | |
19 | ДЗ-98Б.14.00.096 (КО 60х80-2 22704) | Кольцо опорное | 1 |
20 | М60Х80-2 22704 | Манжета | 3 |
21 | ДЗ-98Б.14.00.097 (КН 60х80-2 22704) | Кольцо нажимное | 1 |
22 | Д498.06.194 Шайба | 1 | |
23 | Д498.06.196 Чистик | 10 | |
24 | Д498.06.197 Чистик | 10 | |
25 | Д498.06.198 Прокладка | 8 | |
26 | Д498.06.199 Скребок | 1 | |
27 | 12.65Г.019 6402 | Шайба | 4 |
28 | 067.11.11.063 Болт | 4 | |
29 | ДЗ-98В.43.03.020 Шток | 1 | |
30 | С110 13941 | Кольцо | 1 |
31 | ДЗ-98.43.02.006 Сухарь | 2 |
Гидроцилиндр выноса тяговой рамы ДЗ-98
