Гидросистема погрузчика предназначена для управления рабочими органами и поворотом машины.
В гидросистеме имеются два независимых контура, давление в контурах создается соответственно:
- аксиально-поршневым насосом 310.3.112.030 привода рабочего оборудования;
- шестеренным насосом НШ-32-4Л привода рулевого управления.
Насосы установлены на редукторе привода насосов, являются его составными частями и предназначены для преобразования вращательного движения приводного вала в напорное перемещение рабочей жидкости, что обеспечивает ее нагнетание в каждый контур гидросистемы.
Сведения о насосах приведены в п.2.2.2 "Редуктор привода насосов."
Конструктивно контуры разделены и работают как независимые, на связаны между собой единым гидробаком.
Сведения о рулевом управлении, конструктивно выделенном в отдельную составную часть машины, приведены в подразделе 2.6 "Рулевое управление".

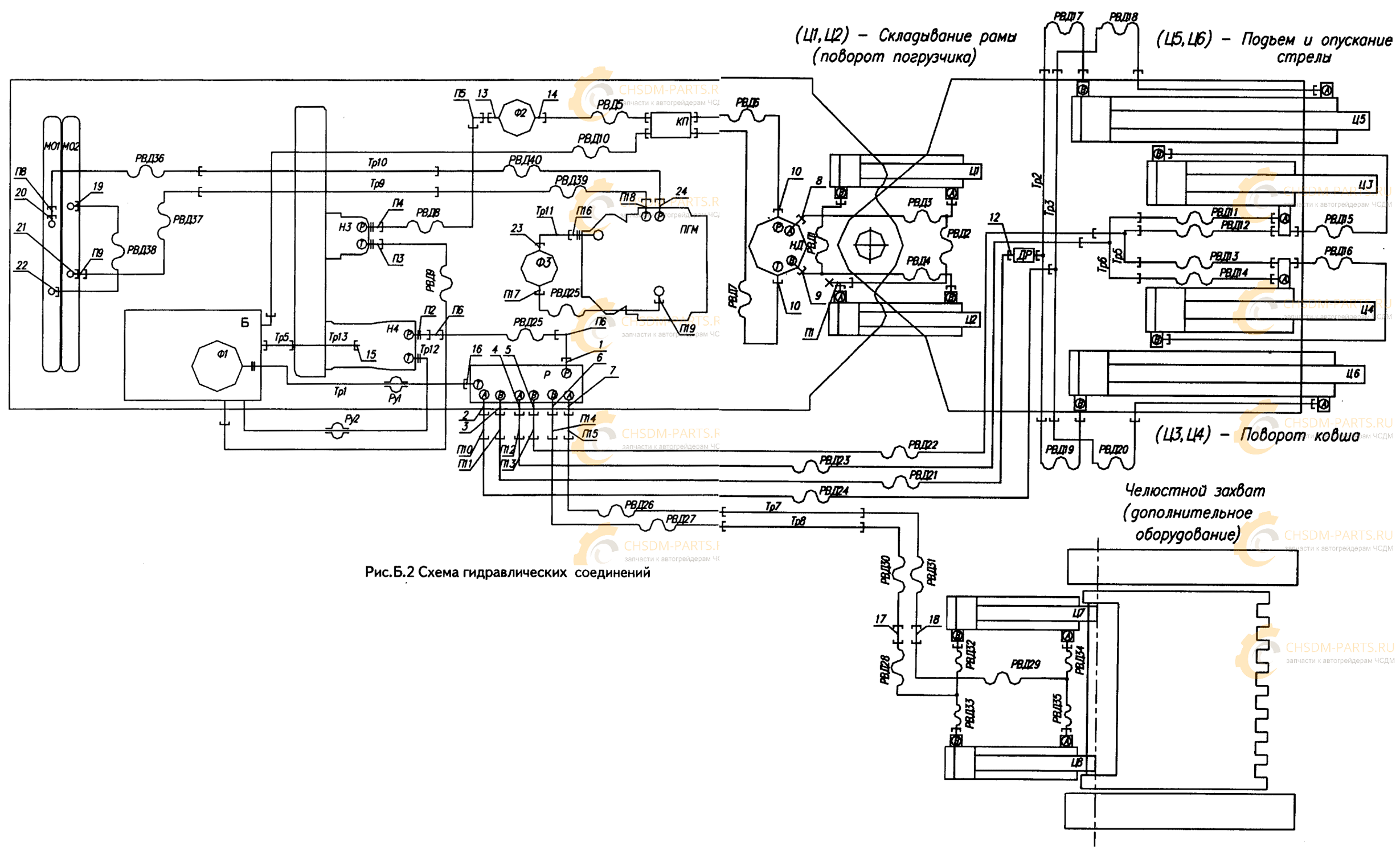

Общая гидравличекая принципиальная схема погрузчика с перечнем элементов гидросхемы приведена в приложении Б.
Гидросистема рабочего оборудования погрузчика служит для управления рабочими органами. Рабочая жидкость к насосам поступает по трубе, соединенной рукавом с заборником гидробака. На входе в трубу, установлен клапан заборный, позволяющий в случае необходимости перекрыть поток жидкости из гидробака. Насосом контура рабочая жидкость нагнетается в гидрораспределитель, с помощью которого она направляется в выбранные гидроцилиндры, являющиеся исполнительными механизмами гидросистемы. Через гидрораспределитель происходит также слив жидкости при нейтральном положении золотников распределителя.
Вытесняемая из полостей агрегатов рабочая жидкость сливается в гидробак через распределитель и фильтр, встроенный в корпус бака.
Проверка и регулировка давления В138
При необходимости проверки давления следует использовать имеющийся в ЗИПе переходник и манометр, который подсоединяется к магистралям в точке замера каждого контура, без разъединения проверяемой магистрали.
Точки замера закрыта пробками и расположены:
- в рулевом управлении - на правом гидроцилиндре Ц2 (приложение Б);
- в гидросистеме рабочего управления - на гидроцилиндре подъема-опускания Ц5.
Проверку и регулировку давления выполнять при температуре рабочей жидкости гидросистемы 40-50°С. При проверке гидроцилиндра необходимо при максимальной частоте вращения двигателя довести шток до упора и проверить давление по манометру.
Регулировка давления в контуре гидросистемы рабочего оборудования осуществляется регулировочным винтом предохранительного клапана распределителя.
ВНИМАНИЕ! РАСПЛОМБИРОВАНИЕ И РЕГУЛИРОВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ ГИДРОРАСПРЕДЕЛИТЕЛЯ И РУЛЕВОГО УПРАВЛЕНИЯ ПРОВОДИТСЯ ПРИ НЕОБХОДИМОСТИ ТОЛЬКО ПО ОКОНЧАНИИ ГАРАНТИЙНОГО ПЕРИОДА МАШИНЫ.
Гидрооборудование В138
Гидробак В138
Корпус гидробака представляет собой сварную листовую коробчатую конструкцию (Рис. 2.38) монтируется заодно с топливным баком сзади кабины машины справа по ходу машины.
2 - пробка заливной горловины;
3 - встроенный фильтр;
4 - мерная линейка;
5 - штуцер сливной;
6 - заборный клапан
В корпус гидробака вмонтирован фильтр 3 для очистки масла. Рабочая жидкость заливается в гидробак через заливную горловину, закрытую пробкой 2. В горловине установлен сетчатый фильтр.
В нижней части гидробака установлен заборный клапан 6, позволяющий при необходимости перекрыть движение рабочей жидкости, из гидробака в заборную трубу. Управление клапаном осуществляется с помощью шестигранной головки снизу клапана. При ввернутой до упора головке клапан открыт. Для закрытия клапана головку следует вывернуть гаечным ключом до упора.
Уровень жидкости в гидробаке проверяется масломерной линейкой 4. Сообщение полости бака с атмосферой осуществляется через сапун. Для слива рабочей жидкости отпускают сливной штуцер 5, расположенный в днище гидробака.
Гидрораспределитель В138
Гидрораспределитель РСР 25.25-20-3x01-30 предназначен для изменения направления движения, регулирования величины потока и запирания рабочей жидкости в исполнительных органах гидросистемы.
Гидрораспределитель (Рис. 2.39) - пятисекционный с тремя рабочими секциями представляет собой агрегат золотникового типа с параллельным соединением исполнительных органов и собран из отдельных унифицированных секций.
2 - клапан обратный;
3 - вилка управления золотником;
4 - сливная секция;
5, 6, 7 - рабочие секции;
8 - предохранительный клапан;
Р - вход рабочей жидкости;
Т - слив
При нейтральном положении всех золотников рабочая жидкость свободно сливается в бак по переливному каналу к отверстию сливному.
При перемещении золотника в рабочую позицию переливной канал перекрывается и рабочая жидкость из напорного канала получает доступ к рабочему отводу, а противоположный рабочий отвод соединяется с напорным каналом. Соединение сливных и напорных каналов с рабочими отводами происходит чуть раньше перекрытия переливного канала, что необходимо для предотвращения "запирания” потока.
Дроссель с обратным клапаном В138
Дроссель с обратным клапаном предназначен для ограничения потока рабочей жидкости в одном направлении и свободного пропускания его в другом.
2 - наружный корпус;
3 - пружина;
4 - запорный клапан
Дроссель с обратным клапаном 62900А (Рис. 2.40) - щелевого типа с посадкой запорно-регулирующего элемента на седло. Дроссель имеет резьбовое присоединение. Он установлен на входе в гидроцилиндры подъема ковша (в поршневой полости). Дроссель состоит из внутреннего корпуса 1, наружного корпуса 2, пружины 3 и запорного клапана 4. При направлении потока от В к А рабочая жидкость проходит через дроссель, а при направлении потока от А к В - через обратный клапан.
Обратный клапан открывается при давлении 0,05 МПа (0,5 кгс/см²).
Регулирование ограничения потока рабочей жидкости происходит за счет изменения сечения проходного канала, образованного стенками корпусов 1 и 2 при их осевом взаимном перемещении, при регулировке дросселя.
Запорный клапан 4 усилием пружины 3 и потоком рабочей жидкости от В к А, прижимается к седлу корпуса 1 и герметично перекрывает отверстие. В результате жидкость проходит по кольцевому каналу, образованному стенками корпусов 1 и 2. При движении жидкости в обратном направлении (от А к В), ее поток отжимает клапан 3 и беспрепятственно проходит через образовавшуюся щель.
Гидроцилиндры В138
Гидроцилиндры являются исполнительными механизмами в рулевом управлении погрузчика и в гидросистеме рабочего оборудования.
Подъем и опускание рабочего оборудования производится гидроцилиндрами проушины которых закреплены на передней раме.
Гидроцилиндры, расположенные на челюстном захвате и двухчелюстном захвате и двухчелюстном ковше обжатие груза захватом.
2 - шплинт;
3 - гайка;
4 - опорно-направляющее кольцо поршня;
5 - поршень;
6 - кольцо;
7 - кольцо поршневое;
8 - шток;
9 - опорно-направляющее кольцо штока;
10 - крышка;
11 - гайка;
12 - манжета;
13 - крышка;
14 - кольцо грязесъемника
В рулевом управлении установлены два гидроцилиндра (Рис. 2.41), обеспечивающие складывание рамы, за счет чего осуществляется поворот погрузчика.
Фильтр В138
Фильтр ФВ250.10.04.3,0 гидросистемы предназначен для очистки рабочей жидкости, вытесняемой из гидроцилиндров. Фильтр установлены в гидробаке (Рис. 2.42).
2 - гидробак;
3 - корпус фильтра;
4 - сливной патрубок
Фильтрующий элемент имеет форму цилиндра с наружной перфорированной обечайкой и внутренней перфорированной трубкой, между которыми расположена гофрированная штора из фильтровальной бумаги.
Рабочая жидкость из системы по трубопроводу подводится к штуцеру в крышке фильтра и пройдя через фильтрующий элемент сливается по центральному сливному патрубку в полость гидробака.
При эксплуатации фильтра необходимо контролировать состояние фильтроэлемента, обеспечивая своевременную его замену при загрязнении с одновременной промывкой корпуса фильтра 3.
Перечень элементов гидравлической схемы В-138
| Обозн. Поз | Наименование | Koл-во | Примечание |
| Б | Бак масляный В138.43.15.000 | 1 | 0бьем = 180 л |
| ГМП | Передача гидромеханическая У35.615 | 1 | |
| ДР1 | Дроссель с обратным клапаном 62900А | 1 | |
| КП1 | Клапан предохранительный В138С.14.00.130 | 1 | Р=16 МПа |
| МН1 | Сигнализатор давления | 1 | Р=0,6 МПа |
| МН2 | Измеритель давления указатель давления | 1 | Р=0,6 МПа |
| МН3 | Измеритель давления указатель давления | 1 | Р=2 МПа |
| М01..2" | Радиатор масляный 50-09-151-02 | 2 | |
| Н1 | Насос НШ32-У | 1 | |
| Н2 | Насос 310.3112.040 | 1 | q=112 см³/об |
| НД | Насос-дозатор моноблочный НДМ-200-У600-16 | 1 | Vh=600 см³/об |
| Р1 | Гидрораспределитель РСР 25.25-20-3x01-30.02 | 1 | Д=25 мм, Pmax=25 MПа |
| Т | Датчик указателя температуры, приемник указателя температуры | 1 | |
| Ф1 | Фильтр ФВ250.10.04.3,0 | 1 | Qh=250 л/мин |
| Ф2 | Фильтр SPM301 В3,5 CD1 м³ 0 (HydraPac) | 1 | Qh=130 л/мин, Pmax=22 MПа |
| Гидроцилиндры | |||
| Ц1 | В138.43.02.000 | 1 | |
| Ц2 | В138.43.02.000-01 | 1 | D=80 мм, d=50 мм, S=330 мм |
| Ц3, Ц4 | В!38.4303.000 | 2 | D=125 мм, d=60 мм, S=350 мм |
| Ц5, Ц6 | В138.43.01.000 | 2 | D=125 мм, d=60 мм, S=830 мм |
| Ц7, Ц8 | В138.82.07.000 | 2 | D=125 мм, d=60 мм, S=250 мм |
